Šta je uljna brtva?
Uljna zaptivka, poznata i kao rotirajuća zaptivka vratila ili zaptivka za usne, je mehanička zaptivka koja sprečava curenje maziva, ulja i drugih fluida u aplikacijama rotirajućih ili klipnih vratila. Široko se koristi u mašinama, automobilskim motorima, industrijskoj opremi i mehaničkim sistemima.
Glavni zadatak uljne brtve je da djeluje kao barijera između unutrašnjeg i vanjskog okruženja, sprečavajući maziva da pobjegnu i zagađivače kao što su prljavština, prašina i vlaga od ulaska. Ovo promoviše odgovarajuće podmazivanje i štiti komponente od habanja i oštećenja.
Uljne brtve se obično sastoje od fleksibilnog zaptivnog elementa (obično sintetičke gume ili elastomernih materijala) i metalnog kućišta ili ojačanja. Zaptivni element ima usnu ili zaptivnu ivicu koja dolazi u kontakt sa osovinom, formirajući dinamičku zaptivku. Usna je namijenjena stvaranju reguliranog stupnja trenja na osovini koja se okreće ili klipno, uz održavanje potrebnog pritiska zaptivanja.
Konstrukcija i dizajn uljnih zaptivki može se razlikovati u skladu s pojedinačnim zahtjevima primjene, kao što su brzina osovine, temperatura, pritisak i tip tekućine. Različiti materijali i profili usana mogu se koristiti za poboljšanje performansi i dugovječnost u različitim radnim okruženjima.
Koji materijal je uljna brtva?
- Nitrilna guma (NBR) je uobičajen materijal za uljne zaptivke zbog svoje visoke otpornosti na ulja, goriva i masti. Ima visoke mehaničke karakteristike, fleksibilnost i izdržljivost, što ga čini idealnim za razne primjene.
- Fluoroelastomeri (FKM): Fluoroelastomeri, kao što je Viton®, dobro su poznati po svojoj superiornoj otpornosti na visoke temperature, hemikalije i maziva. Često se koriste u zahtjevnim situacijama gdje se očekuju neprijateljske tekućine i visoke temperature.
- EPDM guma ima odličnu otpornost na vodu, paru i kočione tečnosti. Široko se koristi u automobilskim aplikacijama, kao što su uljne zaptivke u pumpama za vodu i sistemima za hlađenje.
- Silikonska guma je vrlo otporna na visoke temperature, što je čini idealnom za aplikacije koje uključuju velike topline. Međutim, možda neće biti otporan na ulja i goriva kao drugi materijali.
- Poliakrilatna (ACM) guma ima izuzetnu otpornost na ulja, goriva i druge tečnosti na bazi nafte. Široko se koristi u automobilskoj primjeni, uključujući kao uljne brtve za motore i mjenjače.
Da li je uljna brtva isto što i mazna brtva?
Izrazi "uljna brtva" i "zaptivka za podmazivanje" ponekad se koriste naizmjenično, međutim postoje manje razlike u njihovoj konstrukciji i upotrebi.
Uljna zaptivka, poznata i kao rotirajuća zaptivka vratila ili zaptivka za usne, prvenstveno je namijenjena da zadrži ulje za podmazivanje unutar sistema, dok sprječava njegovo curenje. Deluje kao barijera između unutrašnjih komponenti i spoljašnjeg okruženja, garantujući optimalno podmazivanje i smanjujući kontaminaciju.
Zaptivka za podmazivanje, takođe poznata kao držač masti ili zaptivka ležaja, namenjena je zadržavanju masti unutar sistema dok štiti ležajeve ili druge komponente od kontaminacije. Zaptivke za podmazivanje se često koriste u aplikacijama gdje mast zamjenjuje ulje kao mazivo. Obično se nalaze u ležajevima kotača, osovinskim sklopovima i drugim rotirajućim dijelovima.
Dok je primarna funkcija i uljnih zaptivki i zaptivki za podmazivanje stvaranje barijere i zadržavanje maziva, postoje važne varijacije u dizajnu zbog različitih karakteristika ulja i masti. Uljne zaptivke su generalno napravljene da upravljaju kvalitetima ulja poput tečnosti, kao što su viskoznost i protok. Zaptivke za mast, s druge strane, obično su dizajnirane da zadrže gušću konzistenciju masti, što zahtijeva nešto drugačiji dizajn zaptivne usne.
U praksi, fraze uljna zaptivka i brtva za podmazivanje se često koriste kao sinonimi, posebno u širokim razgovorima ili kada se govori o zaptivanje u višestrukim aplikacijama. Međutim, u specifičnijim tehničkim situacijama, nazivi se mogu mijenjati ovisno o željenom mazivu i jedinstvenim zahtjevima za brtvljenje primjene.
Da li je brtva brtva?
Ne, brtva i brtva nisu isto. Oba ispunjavaju cilj brtvljenja, iako se njihov dizajn i upotreba razlikuju.
Uljna zaptivka, poznata i kao rotirajuća zaptivka vratila ili zaptivka za usne, je mehanička zaptivka koja sprečava curenje maziva, ulja i drugih fluida u aplikacijama rotirajućih ili klipnih vratila. Često je napravljen od fleksibilnog zaptivnog elementa, kao što je sintetička guma, i ivice ili zaptivne ivice koja se susreće sa osovinom i formira dinamičku zaptivku. Uljne brtve se široko koriste u opremi, automobilskim motorima i drugim mehaničkim sistemima.
Zaptivka, s druge strane, je ravan ili oblikovan komad materijala koji se obično sastoji od gume, metala ili kompozitne tvari i koristi se za zaptivanje spoja između dvije ili više površina koje se spajaju. Brtve se obično koriste za statičke primjene zaptivanja, kao što su između komponenti motora, cjevovoda, prirubnica i drugih spojeva. Namijenjeni su za stvaranje barijere pod pritiskom koja sprječava izlazak tekućina ili plinova uz održavanje čvrstog zaptivanja.
Dok i uljne brtve i brtve pružaju zadatke brtvljenja, njihov dizajn i upotreba se razlikuju. Uljne brtve su napravljene posebno za dinamičko zaptivanje vratila, koje uključuje relativno kretanje između brtve i vratila. Zaptivke se, s druge strane, koriste za statičko zaptivanje, što znači da nema relativnog pomicanja između površina koje se spajaju.
Od ključne je važnosti odabrati najbolje rješenje za zaptivanje za pojedinačne potrebe primjene, uzimajući u obzir elemente kao što su vrsta potrebnog zaptivača (uljna zaptivka ili brtva), radne okolnosti, tip fluida koji se brtvi i geometrija zaptivanja površine.
Šta je mehanička uljna brtva?
Mehanička uljna brtva, također poznata kao rotirajuća zaptivka vratila ili zaptivka za usne, vrsta je uređaja za brtvljenje koji sprječava curenje maziva, ulja i drugih tekućina u rotirajućim ili klipnim vratilima. Često se koristi u mašinama, automobilskim motorima, industrijskoj opremi i drugim mehaničkim sistemima.
Glavna uloga mehaničke uljne brtve je da obezbijedi dinamičku zaptivku između rotirajuće ili klipne osovine i kućišta ili rupe kroz koju ona putuje. Zaptivač je namenjen da zadrži maziva unutar sistema, sprečavajući njihovo izlazak, kao i da zadrži nečistoće kao što su prljavština, prašina i vlaga.

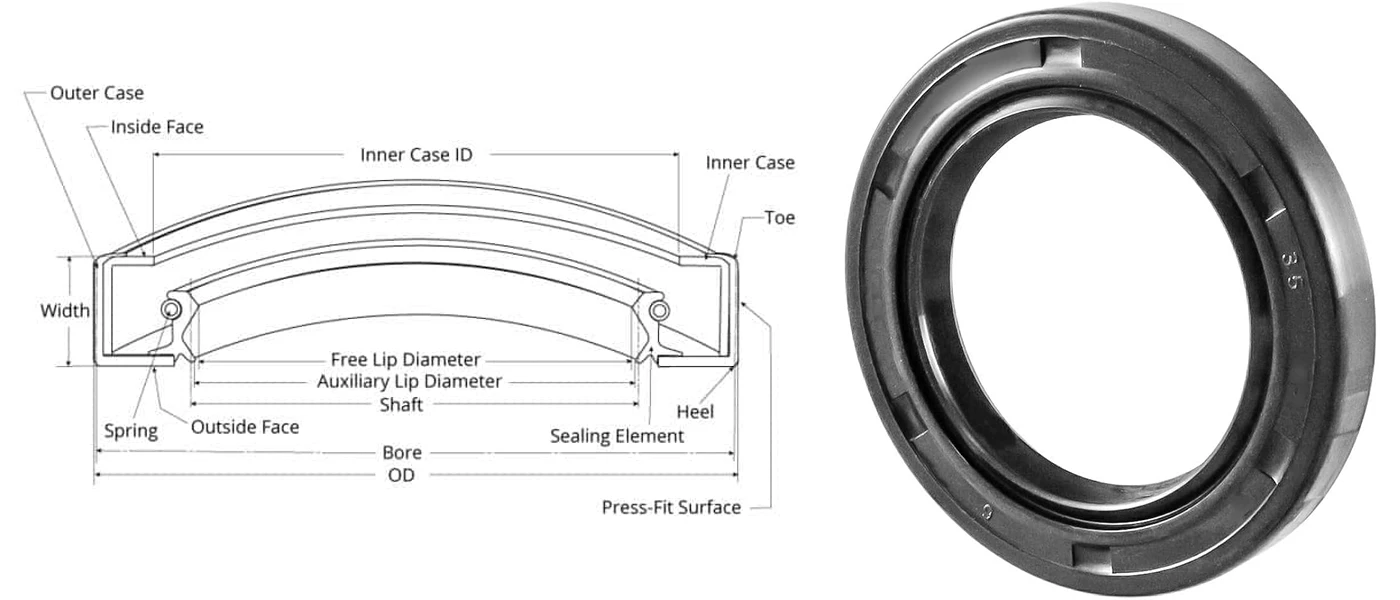

Mehanička uljna brtva se obično sastoji od tri glavne komponente:
- Zaptivni element: Zaptivni element je glavna komponenta koja stvara brtvu. Redovno se sastoji od sintetičke gume ili elastomernih materijala sa određenim kvalitetima za habanje, temperaturu i kompatibilnost sa fluidima. Zaptivni element ima usnu ili zaptivnu ivicu koja dolazi u kontakt sa osovinom, stvarajući dinamičku brtvu.
- Metalno kućište ili ojačanje: Zaptivni element se često nalazi unutar metalnog kućišta ili armature. Metalno kućište daje strukturnu podršku i krutost zaptivaču, osiguravajući da ostane na svom mjestu i zadrži svoj oblik tijekom rada.
- Opruga se često koristi kako bi se osigurao dobar kontakt između zaptivne usne i osovine. Opruga stvara radijalnu silu, koja služi za održavanje odgovarajućeg pritiska zaptivanja na osovinu koja se okreće ili klipno, dok kompenzuje mala neusklađenost osovine i varijacije.
Mehaničke uljne zaptivke mogu biti dizajnirane da zadovolje specifične zahtjeve primjene kao što su brzina osovine, temperatura, pritisak i tip tekućine. Dostupni su različiti profili usana, materijali i kombinacije za poboljšanje performansi i dugovječnost u različitim radnim okruženjima.
Mehaničke uljne zaptivke štite integritet rotirajućih ili klipnih sistema vratila sprečavajući curenje tečnosti i obezbeđujući optimalno podmazivanje. Uljne zaptivke moraju biti pravilno odabrane, instalirane i održavane kako bi se garantirale najbolje performanse i vijek trajanja mašine ili sistema.
